Un volet roulant qui s’arrête trop tôt, qui force contre le coffre ou qui laisse un espace en bas du tablier signale presque toujours un problème de fin de course. Ce réglage, souvent négligé, conditionne pourtant le bon fonctionnement du moteur tubulaire et la durée de vie de toute l’installation.
La fin de course, c’est le point mécanique ou électronique qui indique au moteur où s’arrêter, en position haute comme en position basse. Sans ce réglage correct, le moteur continue d’entraîner le tube d’enroulement au-delà du nécessaire, ce qui abîme les lames, use prématurément les engrenages et déclenche parfois la sécurité thermique du moteur.
Pour régler une fin de course mécanique, il faut généralement retirer le capot situé sur la tête de moteur, repérer les deux vis de réglage (souvent identifiées par un + et un -), et tourner celle correspondant à la position mal ajustée par petits quarts de tour. On teste le mouvement après chaque ajustement, jusqu’à obtenir un arrêt net en position haute et une fermeture complète sans forçage en position basse. Sur les systèmes électroniques, la procédure passe par l’interrupteur ou la télécommande, avec une séquence d’appuis précise qui mémorise les nouvelles limites directement dans le moteur.
Qu’est-ce que la fin de course d’un volet roulant et pourquoi la régler ?
Le tablier d’un volet roulant se déplace entre deux points fixes : le haut, où il s’enroule dans le coffre, et le bas, où il vient fermer l’ouverture. La fin de course est le mécanisme qui coupe l’alimentation du moteur dès que ces limites sont atteintes. Elle évite que le moteur continue de tirer sur un tablier déjà remonté ou déjà descendu au maximum.
Quand ce réglage est décalé, plusieurs signes apparaissent : un bruit de forçage juste avant l’arrêt, un volet qui ne ferme pas complètement en laissant un jour en bas, ou au contraire un tablier qui rentre trop loin dans le coffre et abîme la roue crantée. Dans certains cas, le moteur déclenche sa protection thermique après quelques cycles répétés de forçage, ce qui bloque temporairement le volet.
Identifier votre type de fin de course avant d’intervenir
Avant toute manipulation, il faut savoir à quel système on a affaire, car la méthode de réglage change complètement selon le type de moteur installé.
Fins de course mécaniques (à vis)

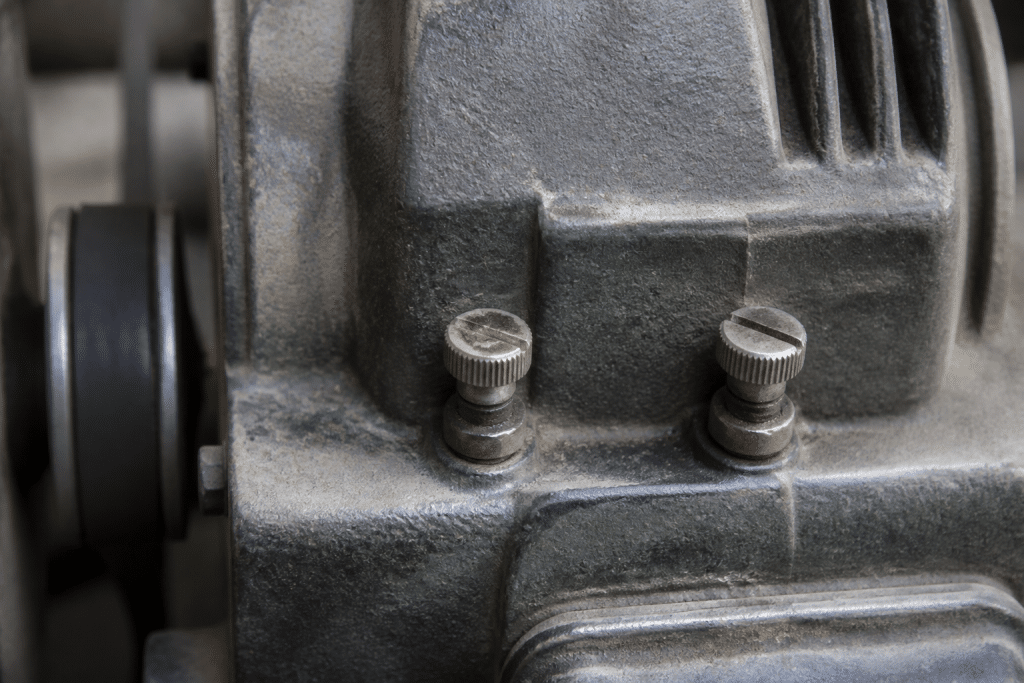

Ce système équipe la majorité des moteurs filaires plus anciens. Il repose sur deux vis situées sur la tête de moteur, accessibles après avoir retiré un petit capot en plastique. Chaque vis correspond à une position, haute ou basse, et son réglage se fait à l’aide d’un tournevis plat ou cruciforme selon le modèle.
Fins de course électroniques ou automatiques
Les moteurs plus récents intègrent une électronique qui mémorise les positions haute et basse via une commande filaire ou une télécommande radio. Le réglage se fait alors par une combinaison d’appuis sur les boutons, sans démontage. Ce type de système offre plus de précision, mais nécessite de connaître la séquence propre à la marque du moteur, souvent indiquée dans la notice ou sur une étiquette collée dans le coffre.
| Critère | Fin de course mécanique | Fin de course électronique |
|---|---|---|
| Réglage | Vis à tourner manuellement | Séquence de boutons ou télécommande |
| Outils nécessaires | Tournevis | Aucun outil, juste l’interrupteur |
| Précision | Approximative, par tâtonnement | Mémorisation exacte |
| Ancienneté typique | Moteurs plus anciens | Moteurs récents |
Méthode de réglage pas à pas des fins de course mécaniques
Le réglage commence par la coupure de l’alimentation électrique du moteur, par sécurité. On retire ensuite le capot de protection situé à l’extrémité du moteur, dans le coffre, pour accéder aux deux vis de réglage. L’une gère la position haute, l’autre la position basse.
Si le volet s’arrête trop haut ou trop bas par rapport à ce qui est souhaité, on tourne la vis correspondante par petits incréments, généralement un quart de tour à la fois. Après chaque ajustement, on remet le courant et on teste le mouvement complet du tablier, en observant attentivement le comportement au niveau du coffre et de l’appui de fenêtre. Ce cycle se répète jusqu’à obtenir un arrêt net, sans à-coup ni forçage, dans les deux positions.
Un repère utile : si le moteur force et fait un bruit sourd juste avant de s’arrêter, la fin de course est réglée trop loin et il faut la reculer. Si un espace reste visible en bas du tablier une fois fermé, c’est l’inverse, la vis doit être tournée dans l’autre sens pour permettre au tablier de descendre davantage.
Problèmes courants et solutions de dépannage
Le symptôme le plus fréquent reste le volet qui ne descend pas jusqu’en bas, laissant une fente qui nuit à l’isolation et à la sécurité du logement. Dans la majorité des cas, un simple réglage de la vis basse résout le problème en quelques minutes.
Autre situation classique : le tablier remonte trop loin et vient cogner contre le fond du coffre, provoquant un bruit sec répété. Ce forçage répété use la roue crantée et peut, à terme, endommager l’axe du moteur. Il faut alors reculer la fin de course haute pour que le tablier s’arrête juste avant le point de contact.
Quand le moteur ne répond plus du tout, même après un réglage correct, la cause vient parfois d’une sécurité thermique déclenchée par des forçages répétés. Il suffit généralement de laisser reposer le moteur une trentaine de minutes avant de retenter un cycle complet.
Précautions de sécurité et outils indispensables

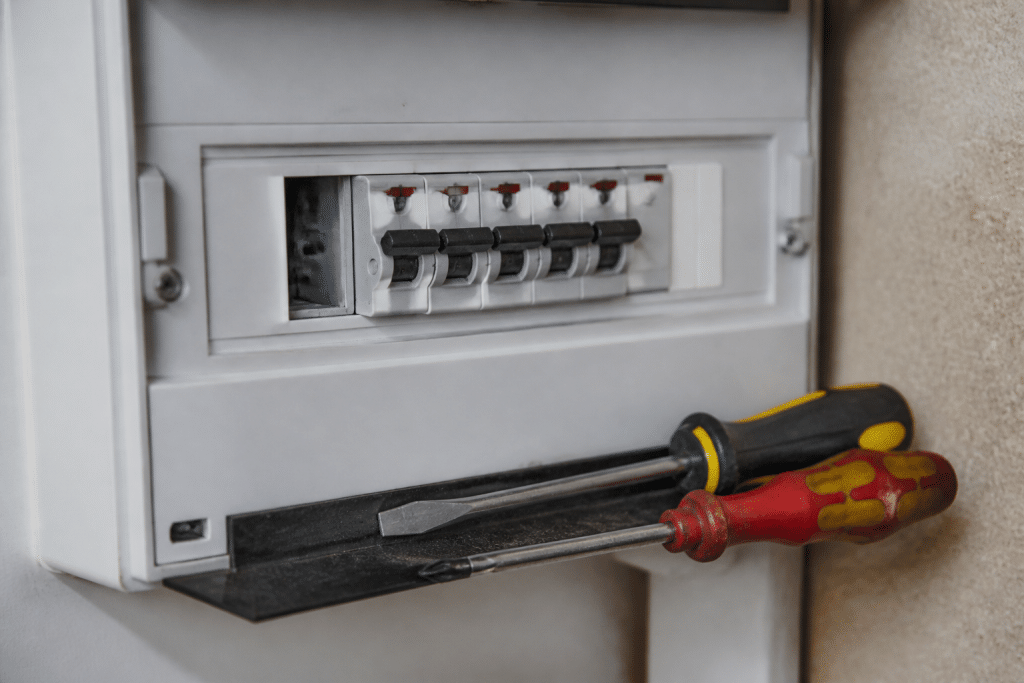

Toute intervention sur un moteur électrique commence par la coupure du disjoncteur correspondant, jamais par le simple arrêt de la commande. Un tournevis adapté à la vis de réglage, plat ou cruciforme selon le modèle, suffit dans la plupart des cas pour les systèmes mécaniques.
Ne jamais forcer manuellement le tablier pendant qu’il est encore raccordé au moteur, sous peine d’endommager le tube d’enroulement ou de fausser durablement la roue crantée. Pour les moteurs électroniques, aucun outil n’est nécessaire, mais il faut suivre scrupuleusement la séquence d’appuis indiquée par le fabricant, car une mauvaise manipulation peut effacer la mémorisation existante et obliger à tout reprogrammer depuis le début.
